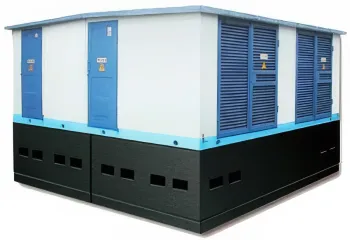

Двухтрансформаторные подстанции 2КТП 10(6)/0,4 кВ

Назначение и условия эксплуатации

Двухтрансформаторные комплектные подстанции 2КТП 10(6)/0,4 кВ предназначены для приёма, преобразования и распределения электрической энергии от сетей 10 или 6 кВ на напряжение 0,4 кВ с повышенной надёжностью электроснабжения. Они применяются на объектах, где недопустимы длительные перерывы питания: больницы, школы, котельные, нефтегазовые промыслы, производственные цеха, торговые центры, жилые микрорайоны.

Подстанции рассчитаны на непрерывный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Подстанции 2КТП выпускаются в нескольких климатических исполнениях для эксплуатации в различных макроклиматических районах.

Категория размещения и климатическое исполнение выбираются по ГОСТ 15150-69. Стандартное предложение — У1, обеспечивающее работу на открытых площадках в умеренном климате.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Конструкция оболочки 2КТП должна обеспечивать защиту от атмосферных осадков и прямого солнечного излучения.

Специфика и особенности

Главное преимущество 2КТП — два независимых ввода и два силовых трансформатора, работающих в параллельном или раздельном режиме. При выходе из строя одного из них автоматика переключает нагрузку на второй, исключая обесточивание потребителей.

• Надёжность — каждая секция шин 0,4 кВ получает питание от своего трансформатора, а секционный выключатель с АВР обеспечивает резервирование;
• Гибкость — в подстанцию можно устанавливать трансформаторы разного типа и мощности (от 25 до 2500 кВА каждый);
• Модульность — конструкция позволяет наращивать количество фидеров и вводить дополнительные системы учёта, компенсации реактивной мощности;
• Безопасность — каждый отсек имеет отдельный вход с механической блокировкой, исключающей доступ под напряжением;
• Низкий шум — при использовании герметичных трансформаторов ТМГ и оболочки из сэндвич-панелей шумовое воздействие на окружающую среду минимально.

Завод предлагает исполнение оболочки из листовой стали, сэндвич-панелей или железобетона, а также различные варианты компоновки: от общего зала до отдельных изолированных камер на каждый трансформатор.

Основные комплектующие

Состав типовой 2КТП 10(6)/0,4 кВ включает проверенное оборудование, обеспечивающее бесперебойную работу.

• Два силовых трансформатора — масляные (ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ) мощностью по 25–2500 кВА каждый.
• Устройства высокого напряжения (УВН) — по одному на каждый ввод: выключатели нагрузки с предохранителями или вакуумные выключатели.
• Распределительное устройство 0,4 кВ (РУНН) — две секции шин с вводными автоматами, секционным выключателем и фидерными группами.
• Автоматика ввода резерва (АВР) — контроллер или релейная схема, обеспечивающая переключение на резервный ввод за время не более 1 с.
• Оболочка (киоск) — металлическая, сэндвич-панели или бетон, с системами вентиляции, освещения, обогрева (опция).

По заказу устанавливаются счётчики электроэнергии с трансформаторами тока, устройства компенсации реактивной мощности, система телемеханики.

Требования к эксплуатации

Эксплуатация 2КТП должна вестись квалифицированным персоналом в строгом соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проведите внешний осмотр оболочки, запоров, заземления;
• проверьте срабатывание механических блокировок и сигнализации;
• измерьте сопротивление изоляции всех токоведущих частей;
• протестируйте работу АВР в ручном и автоматическом режимах;
• проверьте уровень масла и давление (для герметичных) в обоих трансформаторах.

В процессе работы

• распределяйте нагрузку симметрично между трансформаторами, не допуская длительного перегруза свыше норм ГОСТ 14209-97;
• контролируйте температуру масла и контактных соединений (рекомендован тепловизионный осмотр раз в год);
• не реже раза в квартал проверяйте исправность цепей АВР и секционного выключателя.

Порядок технического обслуживания и испытаний электрооборудования 2КТП — по ПТЭЭП, приложение 3. Допустимые нагрузки трансформаторов — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

2КТП нашего завода созданы с учётом всех современных требований безопасности для персонала и окружающей среды.

• Электробезопасность — механические блокировки дверей исключают попадание в отсеки без снятия напряжения;
• Пожаробезопасность — негорючие материалы оболочки, масло не поддерживает горение;
• Дугостойкость — конструкция выдерживает избыточное давление при внутренней дуге (опционально);
• Экологичность — герметичные трансформаторы ТМГ, ТМГФ исключают утечки масла и не требуют его замены;
• Непрерывность электроснабжения — АВР восстанавливает питание за доли секунды, что критически важно для ответственных потребителей.

«Двухтрансформаторная подстанция — это гарантия бесперебойной работы объекта. Мы отрабатываем АВР на стенде со 100% нагрузкой, чтобы исключить любые нештатные ситуации на месте установки. Каждая 2КТП проходит полный цикл испытаний».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания 2КТП аналогичен КТП, но имеет особенности, связанные с наличием двух трансформаторов и системы АВР.

Виды и периодичность

Для герметичных моделей трансформаторов (ТМГ, ТМГФ) замена масла на протяжении всего срока службы не нужна. Рекомендуется раз в 5 лет проводить проверку уставок АВР.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для трансформаторов мощностью более 630 кВА испытания масла проводятся ежегодно. Для герметичных конструкций интервал может быть увеличен при стабильном давлении.

Конструкция, устройство

2КТП представляет собой единую или модульную оболочку, разделённую на изолированные отсеки: два трансформаторных, два высоковольтных (УВН) и общее распределительное устройство 0,4 кВ. Каждый отсек имеет независимый вход, а трансформаторные камеры — собственную систему вентиляции.

Оболочка и компоновка

Секционный выключатель и АВР размещаются в общем отсеке РУНН. Шинные мосты выполняются из изолированных медных или алюминиевых шин. Механические блокировки исключают одновременную подачу напряжения на секцию при работающем АВР.

Конструкция оболочки соответствует требованиям ГОСТ 14695-80 по механической прочности и степени защиты IP. Схема АВР выполняется по ПУЭ, гл. 3.1.

Собственное производство

Завод осуществляет полный цикл изготовления 2КТП: от металлоконструкций до пусконаладочных испытаний под нагрузкой.

• лазерная резка и гибка металла с ЧПУ;
• сварка оболочки в кондукторах, контроль геометрии;
• порошковая покраска с горячей полимеризацией;
• монтаж силовых трансформаторов и щитового оборудования;
• тестирование работы АВР с имитацией аварийных режимов.

«Мы отвечаем за надёжность всей подстанции, включая трансформаторы собственного изготовления. Поэтому логика АВР и компоновка отсеков прорабатывается до мелочей — чтобы любой электромонтёр мог безопасно обслуживать установку».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает двухтрансформаторные 2КТП с мощностью одного трансформатора от 25 до 2500 кВА. Общая установленная мощность подстанции может достигать 5000 кВА.

Возможно изготовление с трансформаторами разных типов в одном корпусе (например, ТМ и ТМГ). Установочные размеры, масса и габариты уточняются по опросному листу.

Расшифровка маркировки

Маркировка содержит ключевые параметры. Пример: 2КТП-1000/10-0,4 У1:

• 2 — число силовых трансформаторов;
• К — комплектная;
• ТП — трансформаторная подстанция;
• 1000 — мощность одного трансформатора, кВА;
• 10 — номинальное напряжение на стороне ВН, кВ;
• 0,4 — номинальное напряжение на стороне НН, кВ;
• У1 — климатическое исполнение.

Дополнительные индексы (например, 2КТПН — наружной установки, 2КТПС — в сэндвич-панелях, 2КТПБ — бетонная) указываются в паспорте.

Надежность продукции и гарантийное обслуживание

Каждая 2КТП перед отгрузкой проходит полный цикл приёмо-сдаточных испытаний с подтверждением всех заявленных параметров.

Заводские испытания включают: измерение сопротивления изоляции, проверку электрической прочности, тестирование АВР во всех режимах, тепловизионную съёмку контактов. Протоколы прилагаются к паспорту подстанции.

Гарантийный срок — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод обязуется в гарантийный период устранить заводские дефекты или заменить вышедшее из строя оборудование.

Условие гарантии — соблюдение требований транспортировки, монтажа и эксплуатации согласно ПТЭЭП и руководству по эксплуатации.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и тип каждого трансформатора;
• класс напряжения ВН и НН;
• тип оболочки и климатическое исполнение;
• состав УВН и количество фидеров РУНН по секциям;
• тип АВР (релейный, микропроцессорный), необходимость учёта, обогрева.

Инженеры завода подготовят индивидуальное технико-коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Прозрачные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• для постоянных заказчиков возможна оплата по факту поставки с отсрочкой.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут скомпоновать 2КТП под ваш проект: рассчитают нагрузки, подберут мощность трансформаторов, оптимальную схему АВР и компоновку отсеков. Мы учтём категорию надёжности, климатический район и особенности площадки.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Срок изготовления стандартной 2КТП — 8–10 недель. Нестандартные проекты — по согласованию.

«Двухтрансформаторная подстанция — это инвестиция в стабильность бизнеса. Мы берём на себя все этапы: от расчёта до пусконаладки, чтобы вы могли сосредоточиться на основном производстве».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация 2КТП 10(6)/0,4 кВ регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
